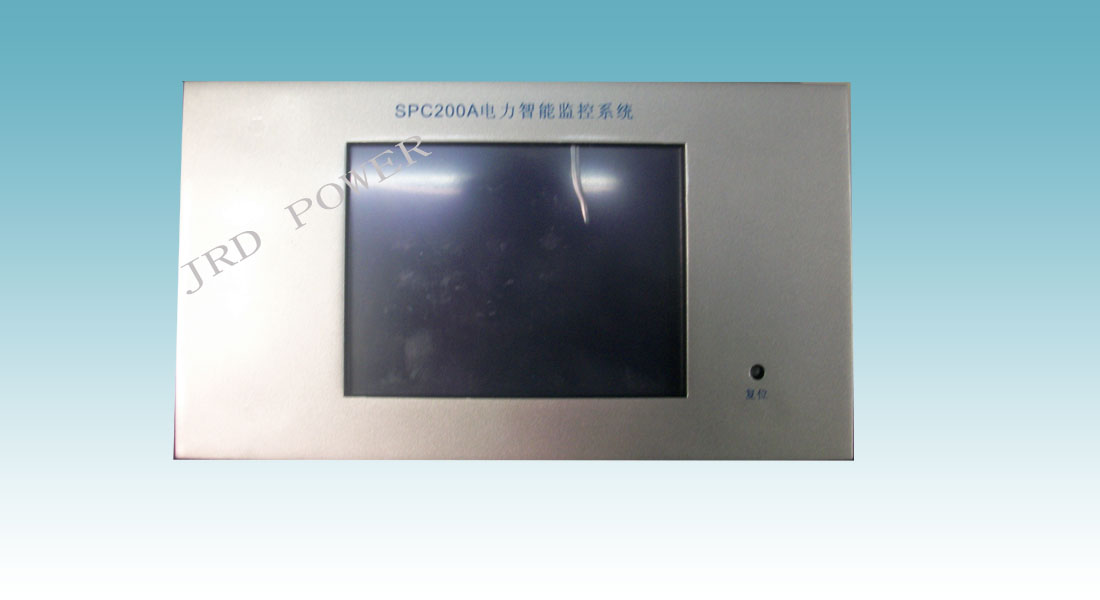

SPC200A电力智能监控系统

在线咨询
Click Refresh Verification Code

产品详情

随着社会不断向前发展,用电量越来越高,对电力系统的要求也越来越高,如系统的可靠性、稳定性、可扩展性和对电池充放电管理的严密性是我们最为关心的问题,以此为出发点,我公司隆重推出第三代电力操作电源监控系统SPC200A,以求能满足用户对电源系统不断提高的要求,弥补以往监控所存在的不足之处。

以往的监控仅仅立足于小系统的基础上,不能满足于绝大多数用户的要求,往往是不同的系统可能要用到不同厂家或不同型号的监控系统,大大增加客户的工作量。第三代监控系统的设计思路为:

1.软件使用高级语言编写,所有文件以项目形式管理,大大减少因软件编辑不够周密而存在隐患,同时提高软件可读性和可修改性,能第一时间满足客户的更改要求;

2.操作界面充分利用触摸屏的可触及范围,真正做到触摸式操作,完全实现人性化设计,同时还可根据电池充放电电压电流绘制出电池充放电曲线;

3.从安全性出发,最大可能的采用隔离技术,保证系统正常运行,如交流电压电流采样全都内置传感器隔离;母线电压与电池电压检测以及电池组于电池组之间不存在共地问题,真正做到分段管理;电池巡检全部采用隔离继电器隔离;绝缘检测使用漏电流传感器采样;所有电流采样都使用霍尔传感器隔离输入等等;

4.系统在设计时充分考虑到系统的多样性,具有非常完美的扩充功能,如系统分段与否、开关量检测的扩充(最多可检测160个触点)、电池巡检可灵活配置(最多可检测2组120节单体电池电压和内阻)、绝缘检测回路数量可随意扩充(最多可检测240回支路),用户可根据各自系统不同要求灵活配置;

5.从安装角度出发,产品设计时力求简洁明了,便于用户安装,如主监控采用卡片式安装、每个单元都有详细的丝印图,尽量做到脱离说明书便可安装。

1
性能与特点

1.1 性能齐全的检测功能,系统包括主监控、交流检测单元、直流检测单元、开关量单元、电池巡检和绝缘检测单元,可以精确的监测系统各种运行参数,同时还可兼容通信模块和逆变模块;

1.2 严密的控制功能,包括对电池的智能化充放电管理(严格控制电池充电电压电流,延长电池使用寿命)、智能型交流双路自动切换、模块开关机和电压电流控制;

1.3 友好的人机界面,大屏幕液晶显示器(一个画面可显示20*15个汉字,也可显示电池组的充放电曲线),触摸屏点触式操作,全部汉字显示,操作简便,易于上手;

1.4 多途径告警功能,当系统出现异常时,立即产生声光告警、启动故障继电器并通过RS485和RS232传送到后台,同时主监控显示自动跳到故障信息显示画面,便于机房无人值守的科学化管理;

1.5 周全的设置功能,可灵活对系统进行配置(如母线分段与否、模块数量、电池组数、巡检仪和绝缘检测仪数量等)、设定各参数上下报警限、设定电流传感器变比、对故障输出节点进行配置;

1.6 放电计量功能,当用户要对电池组进行核定性放电时,只要在“放电计量”功能下启动放电计量,系统自动给出放电负载加载控制信号,同时调低模块输出电压(如198V),开始对电池放电,计量放电时间和放电容量,当电池电压达到用户设定的终止放电电压值时,系统又自动给出放电负载切除控制信号,恢复到正常工作状态,此时用户可根据记录下的放电容量对电池组进行评估;

1.7 当用户要详细的掌握电池充放电情况时,可查阅充放电曲线了解其每时每刻的电压电流值,从而进一步了解电池的使用性能;

1.8 采用电力部标准通信协议,同时提供RS232和RS485串行通信接口,方便与电力自动化系统对接,实现对电源系统“四遥”功能,从而达到无人值守的自动化管理的目的;

1.9 另外考虑到客户的具体情况,本监控系统可灵活的与任意厂家的充电模块联机(包括模拟量调节的模块和数字量调节的模块),同时软件采用开放时设计,可根据客户要求量身定做最完美的监控系统。

1.10 多级操作权限管理方式,系统设有出厂密码、初始化密码和超级密码,非授权人员只能做一些简单的查询操作,确保系统安全可靠运行。

1.11 最专业的智能化双电双充管理功能解决方案。

2
监控系统的组织结构

第三代监控系统灵活的兼容了电源系统中的各种设备的检测与控制,系统主要包括主监控、交流检测单元、直流检测单元、开关量检测单元、电池巡检单元、绝缘检测单元,对于特殊的系统还可配置协议转换单元和数模转换单元。其中直流检测单元最多可扩展2个单元;开关量单元最多可扩展4个单元;充电模块最多可控制32台;电池巡检最多可巡检2组120节电池的电池组;绝缘检测单元最多可扩展到8个单元240回输出回路。对于特殊的模块可灵活选配协议转换单元和数模转换单元,如通信模块和逆变模块可根据情况配置协议转换单元,从而兼容各个厂家所生产的模块而不至于影响本系统的正常运行。系统组织结构如下图所示:
